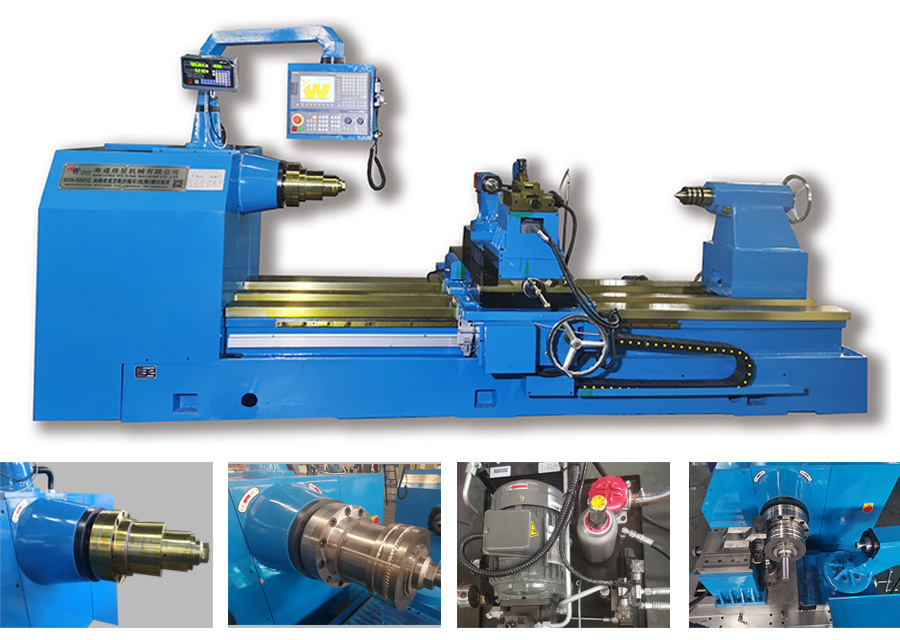

WXK-500CG高精密重型數控輥環（軋輥）螺紋銑床（液壓漲緊軸版）

機床特點

高精密重型數控軋輥螺紋銑床具有自動化程度高、加工精度高、切削效率高、操作安全可靠等優點，機床滿足銑槽、跳槽、刻字在一次裝夾中完成，不需要二次裝夾軋輥。
機床床身為三平行導軌重型軋輥加工機床結構,床身寬度須達910mm,床鞍寬度達810mm，保證機床整體足夠的剛度和抗振性能，以適合銑削高硬度的碳化鎢輥環和高速鋼軋輥。同時滿足液壓漲緊軸與卡盤的互換。
機床大拖板的縱向移動裝有鎖緊機構，以確保在加工高硬度軋輥或進行大切削加工時不出現因中心偏移造成廢槽。
飛刀銑削體和擺動銑削體相對安裝，二者不干涉，無須進行再拆卸和裝配零件就能實現銑槽和刻字功能的轉換，亦無須進行電氣切換。
機床床身經過時效處理或完全退火處理，導軌采用中頻淬火處理達到HRC48°-52°，提高其表面的耐磨性能；橫向進刀導軌采用滾動直線導軌，減小摩擦阻尼，提高移動精度。正常使用情況下直線導軌報證10年不磨損。
雕銑軸采用電主軸（我廠定制專供：剛性足、受力均勻、散熱性好、配置高）直接安裝無過度連接，可以在不同材質軋輥上任意雕刻。
機床裝配手動對刀機構，并在大拖板縱向移動配備磁柵數顯，保證手動換槽位移準確，消除人為目測造成的碰邊斷刀現象。
控制采用SINUMERIK_808D_ADVANCED系統，LCD顯示，總線式驅動，能實現任意三軸聯動。全西門子伺服系統，機床4個控制軸均為獨立電機和驅動。系統具有良好的動態品質，所選的伺服系統執行精度高、可靠性好、抗干擾能力強、響應速度快。各運動軸都可以通過電子手輪控制。
煒星自主開發專用加工軟件，參數界面編程，操作人員無需數控基礎，輕松掌握操作技能。確保加工的月牙槽達到GB1499.2-2018之標準。
該機床確保加工的月牙槽達到GB1499.2-2018之標準。
設備具有良好的可操作性、維修性及安全性能，不污染環境及危害人身健康。
本機床主軸結構采用液壓漲緊軸機構，配有高精密臺灣液壓站。主軸液壓漲緊軸可通過系統控制漲緊狀態，大大提高在裝夾校對硬質合金輥環的效率，裝夾過程中自動鎖緊自動校對精度，無需人工校對精度。同時也滿足液壓漲緊軸與卡盤的互換。

主要規格和技術參數

加工軋輥最大直徑 500mm
最小直徑 50mm
加工軋輥最大長度 2500mm
加工輥面最大長度 1800mm
加工月牙槽規格 Φ6~Φ50
加工月牙槽β角度 任意
加工月牙槽跳槽 任意
橫向移動速度（X軸） 0~6000mm/min
工件旋轉速度（Y軸） 0~30rpm
擺動頭旋轉速度（Z軸） 0~50rpm
飛刀銑削速度（A軸） 0~600rpm
雕刻電主軸型號額定轉速 D85     24000rpm    2.2Kw
冷卻泵電機 AB25-90W
控制系統 西門子808D
伺服電機額定功率 X軸 1.75kw
Y軸 2.5kw
Z軸 1.75kw
A軸 3.5kw
液壓站 2.2KW
最小編程量 0.001
縱向磁柵尺有效測量長度 2000mm
光柵精度 0.005mm
卡盤形式 四爪卡盤與液壓漲緊軸互換
卡盤直徑 400mm
液壓漲緊軸尺寸 根據客戶定制
